産業オートメーション システムに CPU、I/O、通信モジュール用の信頼できるラックが必要な場合、シン・ユアンを提供しますGE IC698CHS017RX7i ベースの制御アーキテクチャの実用的なソリューションとして。 17 スロットのリアマウント ラックとして設計されており、構造化されたモジュールの取り付け、バックプレーンの接続、選択された RX7i、シリーズ 90-70、および VME モジュールとの互換性を提供します。

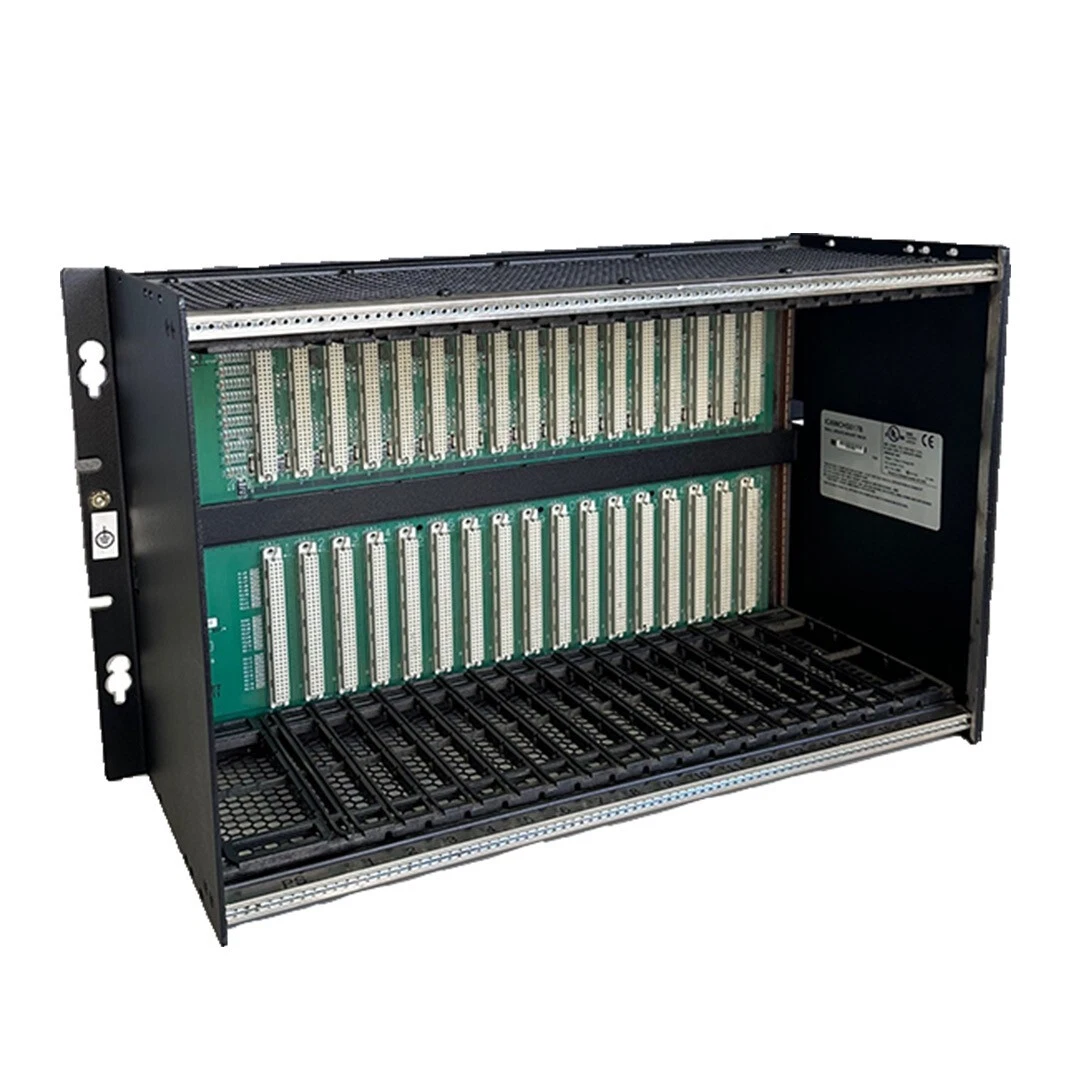

GE IC698CHS017 は、GE PACSystems RX7i プラットフォーム用の標準 17 スロット リアマウント ラックです。 CPU および I/O モジュール用のスロットを提供し、選択されたシリーズ 90 ～ 70 および VME モジュールをサポートするため、相当なモジュール容量を必要とする産業用制御システムに役立ちます。このラックは標準幅モジュールに 0.8 インチ (20.3 mm) のスロット間隔を使用し、電源装置は専用の 2.4 インチ (61 mm) スロットを占有します。幅 19 インチ、高さ 11.15 インチ、奥行き 7.5 インチの構造により、産業用制御キャビネットや機器の筐体に適しています。このアーキテクチャは、VME64 転送と、割り込み確認応答およびバス許可信号の自動デイジーチェーン接続もサポートしており、ラック統合の簡素化に役立ちます。
購入者はこのラックをどのように選択して確認する必要がありますか?
GE IC698CHS017 は、PACSystems RX7i 産業用制御プラットフォーム用に設計された 17 スロットのリアマウント ラックです。このラックは、スタンドアロンの PLC CPU または I/O モジュールとして機能するのではなく、互換性のある制御モジュールの取り付けと相互接続に必要な物理的および電気的なバックプレーン構造を提供します。
ラックにはモジュール用のスロット 1 ～ 17 が含まれており、一般的な RX7i 構成では CPU がスロット 1 に取り付けられています。スロット 0 は電源用に予約されており、より広い 2.4 インチの開口部があります。この構成により、エンジニアは複数の小さなラックを必要とせずに比較的大規模な PLC 構成を構築するための集中構造が得られます。
技術文書によると、該当する統合ガイドラインに従って使用した場合、このラックは RX7i I/O モジュール、VME モジュール、シングル幅のシリーズ 90-70 モジュール、およびダブル幅のシリーズ 90-70 PLC モジュールを収容できます。
正確なモデルを調べている購入者は、GE IC698CHS017 製品ページを使用してサプライヤー情報と購入の詳細を確認することもできます。
PLC ラックの物理的および電気的仕様は重要です。ラックの寸法、スロット要件、または配電が正しくないと、システム設計中に問題が発生する可能性があるためです。次の表は、このモデルに関連する主な仕様をまとめたものです。
| 仕様 | GE IC698CHS017 詳細 |
|---|---|
| 製品タイプ | 17 スロットのリアマウント RX7i ラック |
| モジュールスロット | スロット 1 ～ 17 |
| 標準スロット幅 | 0.8 インチ / 20.3 mm |
| 電源スロット | スロット 0、2.4 インチ / 61.0 mm |
| 寸法 | 高さ11.15インチ×幅19.00インチ×奥行き7.5インチ |
| メートル寸法 | 高さ283mm×幅483mm×奥行き190mm |
| VME サポート | VME64をサポートするように設計されています |
| 取り付け | リアマウント |
| 電源オプション | RX7i プラグイン AC 電源、高電流構成向けの高ワット数オプション付き |
ラックのマニュアルには、フロントマウント対応品である IC698CHS117 も記載されています。スロット アーキテクチャが類似していても、物理的な取り付け方向とキャビネット アクセス要件が異なる可能性があるため、既存のラックを交換する場合、この区別は重要です。
バックプレーンは、取り付けられたモジュール間の通信パスを提供するため、PLC ラックの最も重要な部分の 1 つです。このラック アーキテクチャでは、バックプレーンが 0.8 インチのモジュール間隔を中心に設計されており、互換性のあるシングル幅モジュールを一貫した配置で配置できます。
いくつかのアーキテクチャ上の特徴により、ラックは複雑な自動化設置に適しています。
これらの機能は、エンジニアがまったく新しい PLC アーキテクチャを設計するのではなく、確立された産業用制御システムを維持または拡張する場合に特に重要です。
インストール前に、特定の CPU、I/O、通信、電源、および VME 構成に対して互換性を必ず確認する必要があります。ラック自体は、RX7i および従来のシリーズ 90-70 環境に関連するいくつかのモジュール ファミリをサポートするように設計されています。
サポートされる可能性がある構成は次のとおりです。
ダブル幅のシリーズ 90-70 モジュールは 2 つの標準スロット位置を占有するため、実際に取り付けられるモジュールの数は選択したモジュールの幅によって異なります。したがって、システム設計者は、単にインストールされているデバイスを数えるのではなく、利用可能なスロット スペースを計算する必要があります。
専用の電源位置に加えて 17 個の標準モジュール位置を備えたラックは、比較的広範な制御構成に対応できます。これは、多数のデジタル、アナログ、通信、または特殊なモジュールを含むアプリケーションにとって有益です。
選択されたシリーズ 90 ～ 70 モジュールのサポートにより、このアーキテクチャは、既存のハードウェアをすぐに交換できない最新化およびメンテナンス プロジェクトに適したものになります。これは、エンジニアリング チームが確立された制御インフラストラクチャの耐用年数を延ばすのに役立ちます。
19 インチ幅とリアマウント設計により、適切な産業用キャビネットおよびエンクロージャに標準化された機械形式が提供されます。注文する前に、購入者はラックの寸法と背面アクセスの要件を、利用可能なキャビネットのスペースと比較する必要があります。
VME サポートにより、互換性のある VME モジュールが必要な場合に、エンジニアは追加の統合の可能性を得ることができます。ただし、VME の統合は、すべての VME モジュールが自動的に互換性があると仮定するのではなく、関連するハードウェアおよびソフトウェアのドキュメントに従う必要があります。
RX7i ラック アーキテクチャは、さまざまな電源容量をサポートします。技術文書には 100 ワットと 350 ワットの両方の電源構成が記載されており、システム設計者は接続されたモジュールに応じて適切な電源配置を選択できます。
17 スロット PLC ラックは、一般に、産業用制御システムが小型ラックで提供できるよりも多くのモジュール容量を必要とする場合に選択されます。一般的なアプリケーション環境には次のものが含まれます。
たとえば、確立された生産ラインをアップグレードするエンジニアリング チームは、互換性のあるレガシー モジュールを維持しながら追加の I/O 容量が必要になる場合があります。 17 スロット ラックは、使い慣れたモジュールベースのアーキテクチャを維持しながら、制御システムを再編成するための物理プラットフォームを提供できます。
産業用ラックを購入するには、モデル番号を確認するだけでは不十分です。購入者は注文する前に完全なシステム構成を確認する必要があります。
これらのチェックにより、特に複数の GE ラック モデルが同等に見えるレガシー オートメーション プロジェクトにおいて、物理的に類似しているが技術的に不適切なラックを受け取るリスクを軽減できます。
いいえ、PLC CPU ではなく、ラックまたはシャーシです。その主な機能は、互換性のある CPU、I/O、通信、およびその他のモジュールにバックプレーンと物理的な取り付け構造を提供することです。
これには、スロット 1 ～ 17 として識別される 17 個の標準モジュール位置が用意されています。スロット 0 は、電源用に設計された独立した幅広の位置です。
どちらも17スロットのRX7iラックモデルですが、IC698CHS017はリアマウントバージョン、IC698CHS117はフロントマウントバージョンです。したがって、交換する前に取り付け配置を注意深く確認する必要があります。
はい、ラックは互換性のあるシングル幅シリーズ 90-70 モジュールおよびダブル幅シリーズ 90-70 PLC モジュールを受け入れるように設計されています。特定のモジュールの互換性は、該当する RX7i ドキュメントを使用して確認する必要があります。
はい。このラックは、VME64 指向のバックプレーン機能を含む VME モジュールをサポートするように設計されています。 VME の統合は、メーカーの統合ガイドラインに従う必要があります。
GE IC698CHS017 は、依然として、相当なモジュール容量、構造化されたバックプレーン通信、および選択されたレガシーおよび VME ハードウェアとの互換性を必要とする RX7i 制御システム用の実用的なラック アーキテクチャです。 17 個の標準モジュール位置、専用電源スロット、標準化された寸法、および柔軟なシステム アーキテクチャにより、産業オートメーションのメンテナンス、拡張、最新化プロジェクトに特に関連します。
交換用または予備のラックを評価する購入者にとって、最も重要な考慮事項は、取り付け方向、モジュールの互換性、利用可能なスロット容量、電力要件、エンクロージャの状態、および製品の状態です。産業オートメーション プロジェクト用に GE IC698CHS017 を調達していて、仕様、可用性、または構成の互換性を確認するサポートが必要な場合は、お問い合わせ製品情報と専門的な購入サポートについては、Xin Yuan でご確認ください。
