プログラマブル ロジック コントローラー (PLC) 間の高速で一貫した通信が必要な産業オートメーション プロジェクトの場合、適切なメモリ交換モジュールを選択することが不可欠です。新源を紹介しますGE IC698CMX016、PACSystems RX7i プラットフォーム用に設計された Control Memory Xchange モジュール。このモジュールは、反射型メモリ技術と光ファイバー通信を使用することで、互換性のあるコントローラーとコンピューティング デバイス間での確定的なデータ共有を可能にし、エンジニアが要求の厳しい産業用アプリケーション向けに調整された制御アーキテクチャを構築できるようにします。
GE IC698CMX016 は、互換性のあるリフレクティブ メモリ ネットワーク全体にデータを分散するように設計されたシングル スロットの Control Memory Xchange モジュールです。パリティ付きの 16 MB のリフレクティブ メモリを提供し、2.12 Gbaud の光ファイバー ネットワークをサポートし、最大 256 個の互換ノードに対応します。 CPU に依存しないネットワーク動作により、共有データの配布に伴う処理の負担が軽減されます。この記事では、その技術仕様、動作原理、設置要件、産業用アプリケーション、および交換モジュールを調達する際の重要な考慮事項について説明します。

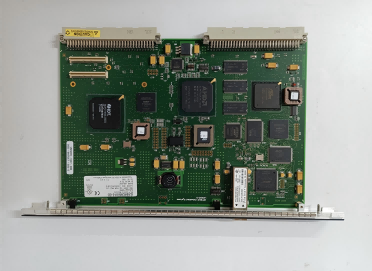

GE IC698CMX016 は、PACSystems RX7i プログラマブル オートメーション コントローラ プラットフォーム用に開発された Control Memory Xchange (CMX) モジュールです。リフレクティブ メモリ テクノロジーを使用して、高速光ファイバー ネットワークを通じて接続されたデバイス間で共有データを同期します。
各コントローラーが別のデバイスからデータを繰り返し要求する必要がある従来の通信方法とは異なり、リフレクティブ メモリでは、1 つのノードでの書き込み操作により、ネットワーク全体の対応するメモリ位置を更新できます。このアプローチは、複数のコントローラが予測可能な通信動作で共通の動作情報にアクセスする必要がある場合に特に役立ちます。
主な特徴は次のとおりです。
確立された自動化設備を維持するエンジニアにとって、既存のシステムを交換したり拡張したりする前に、正確なモデルとハードウェア リビジョンを特定することが重要です。
このモジュールは、2.12 Gbaud で動作する光ファイバー シリアル リンクを使用します。動的パケット処理は 4 ～ 64 バイトのパケット サイズをサポートし、モジュールがさまざまなデータ転送パターンに対応できるようにします。文書化されている最大ネットワーク転送速度の範囲は、4 バイト パケットの場合は約 43 MB/秒から、64 バイト パケットの場合は 174 MB/秒です。
これらの図は、関連するパケット条件下でのネットワーク転送パフォーマンスを示しています。実際のアプリケーションのパフォーマンスは、ネットワーク トラフィック、書き込みパターン、システム構成によって異なります。
リフレクティブ メモリは、受け入れられたデータ更新をネットワーク上の互換性のあるノードに配布します。このアーキテクチャでは、参加するデバイスが繰り返されるポイントツーポイント交換にのみ依存するのではなく、対応する共有メモリ領域を維持するため、協調制御システム間の通信を簡素化できます。
このモジュールは LC タイプの光ファイバー接続を使用し、指定された条件下で最大 300 メートルのマルチモード ファイバー リンクをサポートします。光ファイバー通信は、産業環境で一般的に発生する多くの電気干渉源からネットワーク信号を分離するのに役立ちます。
フロントパネルのインジケーターは、モジュールの動作、構成、受信データ、光信号検出に関する情報を提供します。ネットワーク エラー検出とメモリ パリティ機能は、トラブルシューティングとデータ整合性の監視もサポートします。
次の表は、IC698CMX016 Control Memory Xchange モジュールについて文書化されている主要な仕様をまとめたものです。技術的な承認のためにこれらの値を使用する前に、該当するハードウェア リビジョンと設置マニュアルを確認してください。
| パラメータ | 仕様 |
|---|---|
| 製品型式 | IC698CMX016 |
| 製品タイプ | コントロールメモリ交換モジュール |
| 互換性のあるプラットフォーム | PACシステムズ RX7i |
| 反射的記憶 | パリティ付き 16 MB SDRAM |
| ネットワーク伝送速度 | 2.12ギガボー |
| 最大ネットワーク転送速度 | 43 ～ 174 MB/秒、パケット サイズに応じて |
| 動的パケットサイズ | 4～64バイト |
| 最大ネットワークノード数 | 256 の互換ノード |
| 光コネクタ | LC型光ファイバーコネクタ |
| マルチモードファイバーの最大距離 | 指定条件下で最大 300 m |
| 電源電圧 | ラック電源からの +5 VDC |
| 現在の要件 | 1.8A |
| モジュールのフォームファクター | シングル RX7i ラック スロット |
| 設定ソフトウェア | Machine Edition Logic Developer-PLC、バージョン 4.5 以降（ドキュメントに指定されているとおり） |
エンジニアリングノート:ネットワークのボーレートとアプリケーションのスループットは異なる測定値です。 GE IC698CMX016 を評価する場合は、2.12 Gbaud をメガバイト/秒のパフォーマンス評価として扱うのではなく、パケット サイズに依存する転送数値を使用してください。
GE IC698CMX016 は、通常は光ファイバーのデイジーチェーン ループとして配置される反射型メモリ ネットワークの一部として動作します。各ノードは有効なパケットを受信し、ローカルのリフレクティブ メモリを更新し、パケットを次のノードに転送します。
一般的なデータ交換は次の手順に従います。
このメカニズムは、複数のコントローラーとコンピューティング デバイス間での共有データ アクセスをサポートします。ただし、エンジニアはデータの所有権、更新のタイミング、ネットワークの負荷、エラー処理を中心にアプリケーション ロジックを設計する必要があります。リフレクティブ メモリはデータ分散メカニズムであり、アプリケーション レベルの安全ロジックや独立した安全定格制御システムの代替となるものではありません。
GE IC698CMX016 は、互換性のあるデバイスが共有情報を予測どおりに交換する必要がある産業環境向けに検討できます。その適合性は、制御アーキテクチャ、タイミング要件、および接続されているすべてのノードの互換性によって異なります。
複数の PLC が生産ラインの異なるセクションを制御する場合があります。ステータス情報、シーケンスデータ、プロセス値を共有すると、これらのセクション全体で機器を調整するのに役立ちます。
パッケージング、変換、その他の調整された機械では、リフレクティブ メモリ ネットワークにより、互換性のある制御デバイス間で動作データを分散できます。システム設計者は、実際のマシンの要件に照らしてエンドツーエンドのタイミングを検証する必要があります。
発電監視、テスト システム、および分散型産業用制御設備は、処理ノード間の迅速な情報交換から恩恵を受ける可能性があります。適合性は、特に保護機能が関与する場合、アプリケーション固有のエンジニアリング評価を通じて確立される必要があります。
確立された RX7i システムを運用している施設では、既存のアーキテクチャを維持したり、故障したコンポーネントを交換したり、古い生産ラインを復元したりするためにこのモジュールが必要になる場合があります。このような場合、リビジョンの一致、検証された条件、および文書化された互換性が特に重要です。
信頼性の高いネットワーク運用には、正しい設置が不可欠です。 GE IC698CMX016 をインストールする前に、公式の PACSystems RX7i インストール手順と Memory Xchange Modules ユーザー マニュアルを確認してください。
モジュールの光送信機と受信機がネットワーク上で動作するには、有効なハードウェア構成が必要です。構成は、サポートされている Machine Edition ソフトウェアを使用して実行されます。設置後、エンジニアはモジュールのステータス インジケータ、光信号の検出、ネットワークの継続性、および実際のデータの更新を確認する必要があります。
安全上の注意:モジュールを挿入または取り外す前に、ラックの電源をオフにしてください。製造元の手順および該当する電気安全要件に従ってください。承認された手順で明示的に許可されている場合を除き、通電中のシステムのハードウェアを取り外したり交換したりしないでください。
既存の設置用に GE IC698CMX016 を調達する場合、一致するカタログ番号だけでは十分ではない場合があります。調達・保守担当者はご注文前に以下の点をご確認ください。
| 選択要因 | 何を確認するか | なぜそれが重要なのか |
|---|---|---|
| 型番 | IC698CMX016 および任意のリビジョン接尾辞 | 間違ったハードウェア バージョンの注文を防ぐのに役立ちます |
| ハードウェアとファームウェアのリビジョン | 既存のモジュール リビジョンと承認されたアップグレード パス | 互換性とメンテナンス計画をサポート |
| 体調 | PCB、光コネクタ、フロントパネルインジケータ | 目に見える損傷や取り扱い上の問題を特定するのに役立ちます |
| 機能検証 | 構成、通信、および診断ステータス | 動作状態のより強力な証拠を提供します |
| ドキュメント | テスト記録、保証条件、返品ポリシー | 購買の透明性とリスク管理の向上 |
| システムの互換性 | RX7i ラック、CPU ファームウェア、ソフトウェア、およびネットワーク設計 | 設置と試運転のリスクを軽減 |
製造中止またはレガシーのオートメーション機器については、提供されたユニットが新品、未使用の余剰品、再生品、または以前に使用されていたものであるかどうかについての明確な情報を要求します。在庫状況の声明だけに頼るのではなく、正確な改訂版、利用可能なテスト証拠、保証範囲、配送手配について尋ねてください。
追加の技術情報については、GE IC698CMX016 製品ページおよび製造元の Control Memory Xchange Module 技術文書を参照してください。
GE IC698CMX016 は、光ファイバー ネットワーク上のリフレクティブ メモリ テクノロジーを使用して、互換性のある PLC およびコンピューティング デバイス間で共有データを分散します。 PACSystems RX7i プラットフォーム用に設計されています。
このモジュールは、パリティ保護付きの 16 MB の反射型 SDRAM を提供します。メモリは、汎用コンピュータ記憶装置としてではなく、共有ネットワーク データに使用されます。
文書化されたネットワーク容量は最大 256 個の互換ノードです。実際のアーキテクチャでは、ノードの互換性、ネットワーク構成、ケーブル配線、アプリケーション トラフィックも考慮する必要があります。
このモジュールは LC タイプの光ファイバ コネクタを使用し、マルチモード ファイバ接続をサポートします。記載されている最大距離は、指定された条件下で最大 300 メートルです。該当する技術マニュアルでケーブルとコネクタの要件を確認してください。
リフレクティブ メモリ ネットワークは、ノード間でデータを転送するために RX7i CPU 処理を必要とせずに動作します。ただし、CPU ハードウェア構成とアプリケーション ロジックは、ネットワークを正しくコミッショニングして使用するために依然として重要です。
いいえ。IC698CMX016 は Control Memory Xchange モジュールですが、IC698RMX016 はサポートされる冗長アプリケーション向けの Redundancy Memory Xchange モジュールです。それぞれ役割が異なりますので、必要な機能やシステムの互換性をご確認の上、どちらのモデルをお選びください。
完全な部品番号、ハードウェアとファームウェアのリビジョン、物理的状態、テスト文書、保証、および既存の RX7i システムとの互換性を確認します。レガシー機器の場合は、注文する前に、供給されたユニットの状態とリビジョンについて書面による確認を要求してください。
GE IC698CMX016 は、確定的なデータ共有に依存する互換性のある PACSystems RX7i インストールを維持するために引き続き関連コンポーネントです。 16 MB の反射型メモリ、高速光ファイバー ネットワーク、最大 256 個の互換ノードのサポート、および内蔵の診断機能により、適切なレガシー オートメーション アーキテクチャにとって実用的なオプションになります。ただし、統合が成功するかどうかは、正確なリビジョンの識別、正しいネットワーク構成、および完全な制御システムの慎重な検証にかかっています。
新源 は、産業用バイヤーが技術要件とメンテナンス要件に一致するオートメーション コンポーネントを特定できるよう支援することに尽力しています。機器の交換、生産ラインのメンテナンス、または既存の制御システム プロジェクトのために GE IC698CMX016 を調達している場合、お問い合わせモデルの検証、入手可能性、技術文書、購入要件について話し合います。部品番号、リビジョンの詳細、アプリケーションのニーズを共有すると、選択プロセスが合理化され、回避可能な調達リスクが軽減されます。
-
